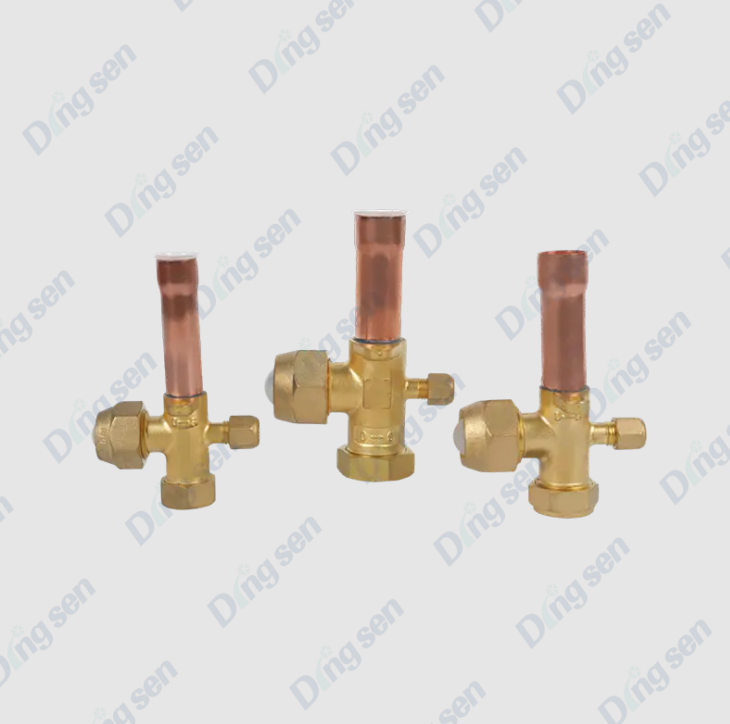

Apa itu katup tiga arah AC?

Sebuah katup tiga arah AC , juga dikenal sebagai katup pembalik tiga arah atau katup distribusi tiga arah, merupakan komponen kontrol utama dalam sistem pendingin udara. Ini digunakan untuk mengubah arah aliran refrigeran atau air dingin/panas di dalam pipa, mewujudkan fungsi sistem pendinginan, pemanasan, atau distribusi air dingin/panas.

Katup tiga arah biasanya terdiri dari badan katup, inti katup, dan aktuator. Berdasarkan jalur fluidanya dibedakan menjadi tipe lurus dan tipe distribusi proporsional. Dalam AC sentral modern, unit koil kipas, dan sistem pemanas di bawah lantai, katup tiga arah sering digunakan bersama dengan aktuator listrik atau termostat untuk mencapai kontrol otomatis dan manajemen hemat energi.

Apa prinsip kerja dari an katup tiga arah AC ?

Sebuah katup tiga arah AC , juga dikenal sebagai katup distribusi tiga arah atau katup pembalik tiga arah, terutama digunakan untuk mengatur arah aliran zat pendingin atau air dingin/panas dalam sistem pendingin udara, mewujudkan peralihan antara fungsi pendinginan dan pemanas atau distribusi air dingin/panas. Prinsip kerjanya terutama bergantung pada pergerakan inti katup di dalam badan katup untuk mengubah jalur fluida.

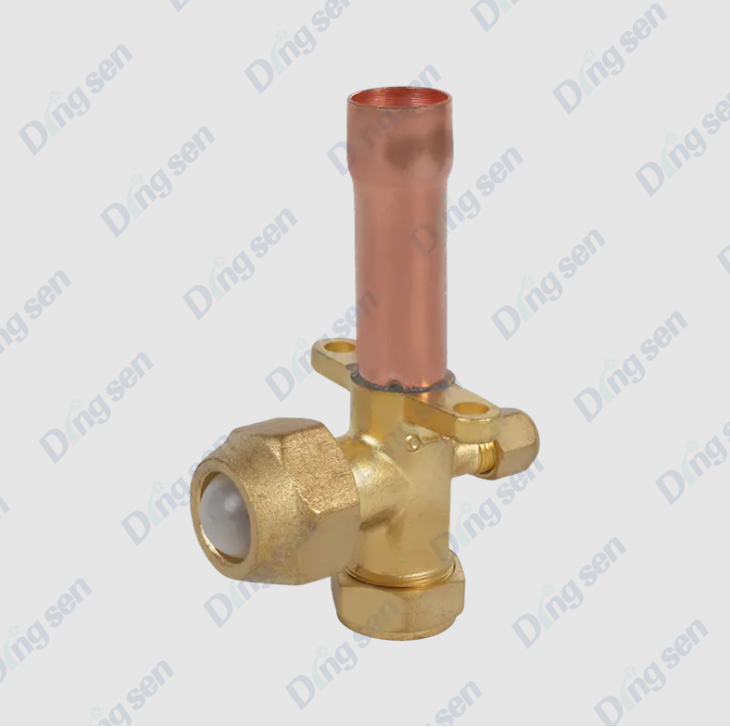

1. Komposisi Struktural

Katup tiga arah terutama terdiri dari bagian-bagian berikut:

• Badan Katup: Biasanya terbuat dari tembaga, kuningan, atau baja tahan karat, dengan tiga port sambungan: satu saluran masuk (biasanya saluran masuk sistem) dan dua saluran keluar (masing-masing mengarah ke sirkuit atau peralatan berbeda).


• Inti Katup: Bagian yang bergerak di dalam badan katup, yang dapat berputar atau meluncur, digunakan untuk mengubah arah aliran fluida.


• Aktuator: Termasuk tuas pengoperasian manual atau aktuator listrik/pneumatik, yang digunakan untuk menggerakkan pergerakan inti katup untuk mencapai peralihan arah aliran.


• Segel: Seperti cincin karet atau segel polytetrafluoroethylene (PTFE), memastikan katup tidak bocor selama pengoperasian.



2. Mode Pengoperasian

Katup tiga arah dapat dibagi menjadi tipe manual dan elektrik berdasarkan metode pengendaliannya, dengan sedikit perbedaan dalam prinsip pengoperasian:

(1) Katup Tiga Arah Manual

Dengan memutar pegangannya, posisi inti katup diubah, sehingga cairan di pipa saluran masuk dapat mengalir ke salah satu dari dua saluran keluar atau didistribusikan secara proporsional.

Inti katup biasanya memiliki dua struktur dasar:

• Inti katup tipe-L: Mengalihkan cairan ke satu saluran keluar, mencapai fungsi "hidup/mati" atau peralihan.


• Inti katup tipe T: Memungkinkan aliran simultan melalui kedua outlet, mendistribusikan aliran sesuai dengan rasio tertentu.



(2) Katup Tiga Arah Listrik

Inti katup digerakkan oleh aktuator listrik dan dapat menerima sinyal kontrol suhu atau perintah pengontrol untuk mencapai penyesuaian otomatis.

Aktuator memutar inti katup, mengubah arah aliran fluida atau rasio distribusi.

Hal ini dapat dihubungkan dengan sistem kontrol suhu untuk mencapai pengaturan beban atau kontrol hemat energi.

3. Prinsip Distribusi Fluida

Peralihan langsung (inti katup tipe-L): Ketika inti katup berputar ke sudut tertentu, fluida hanya dapat mengalir dari saluran masuk ke saluran keluar yang ditentukan, dan saluran keluar lainnya ditutup.

Distribusi Proporsional (Inti Katup Tipe T): Sudut rotasi inti katup mengontrol ukuran bukaan kedua saluran keluar, sehingga mencapai distribusi air panas dan dingin yang proporsional untuk memastikan pengoperasian sistem yang stabil.

Posisi inti katup biasanya ditentukan oleh termostat, pengontrol, atau penyesuaian manual, memungkinkan pengaturan aliran yang tepat untuk mencapai kontrol suhu yang nyaman dan penghematan energi.

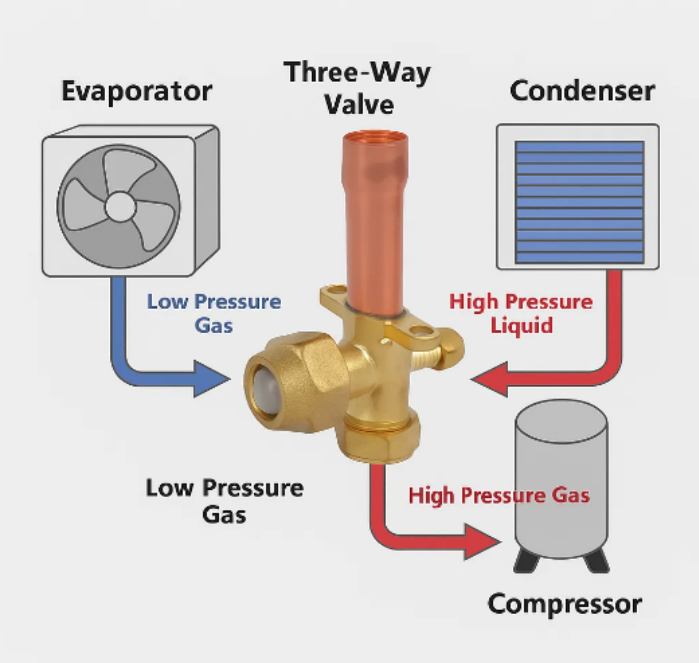

4. Diagram Operasi

Ketika sistem membutuhkan pemanasan, inti katup berputar untuk membuka saluran keluar A dan menutup saluran keluar B, memungkinkan air panas atau zat pendingin panas mengalir ke peralatan pemanas.

Ketika sistem memerlukan pendinginan, inti katup berputar untuk membuka saluran keluar B dan menutup saluran keluar A, memungkinkan air dingin atau zat pendingin dingin mengalir ke peralatan pendingin.

Dalam beberapa aplikasi distribusi proporsional, inti katup dapat membuka sebagian saluran keluar A dan B untuk mencapai pencampuran atau distribusi aliran air panas dan dingin.

5. Fitur dan Keunggulan

Kontrol Fleksibel: Arah aliran dapat disesuaikan secara manual atau otomatis untuk beradaptasi dengan kebutuhan beban yang berbeda.

Efisiensi Energi: Kontrol aliran yang tepat melalui distribusi proporsional mengurangi pemborosan energi.

Instalasi Mudah: Struktur kompak, dapat langsung dihubungkan ke pipa sistem pendingin udara.

Perlindungan sistem: Mencegah arus balik dan dampak sistem, memastikan pengoperasian peralatan yang stabil.

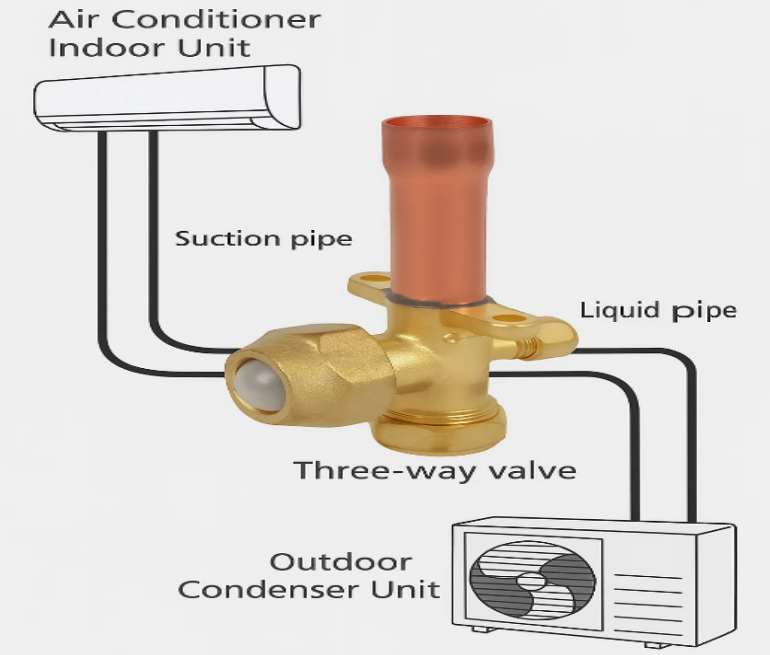

Apa jenis sistem pendingin udara katup tiga arah ACs biasanya digunakan di?

Katup tiga arah AC banyak digunakan dalam sistem AC modern, terutama untuk mengontrol arah aliran zat pendingin atau air dingin/panas, mencapai peralihan pendinginan/pemanasan, distribusi aliran, dan pengaturan beban sistem. Karakteristik penerapannya sedikit berbeda tergantung pada tipe sistem.

1. Sistem Pendingin Udara Sentral

Skenario Aplikasi: Sistem air atau AC di gedung komersial besar, gedung perkantoran, hotel, pusat perbelanjaan, dll.

Fungsi:

• Mengatur aliran air dingin/panas ke perangkat terminal yang berbeda (seperti unit koil kipas atau unit penanganan udara).


• Mengalihkan aliran air atau zat pendingin selama peralihan mode pendinginan/pemanasan.


• Bekerja bersama dengan termostat atau sistem manajemen gedung (BMS) untuk mencapai kontrol otomatis dan pengoperasian hemat energi.



Keuntungan: Dapat mengontrol beberapa perangkat terminal secara terpusat, memastikan stabilitas dan kenyamanan sistem.

2. Sistem Terminal Unit Kumparan Kipas (FCU).

Skenario Aplikasi: Kantor, ruang konferensi, bangsal rumah sakit, kamar hotel, dll.

Fungsi:

• Mengontrol aliran air dingin atau panas ke unit koil kipas untuk mengatur suhu dalam ruangan.
• Dengan aktuator elektrik, secara otomatis dapat mendistribusikan aliran air berdasarkan sinyal pengatur suhu ruangan.



Keuntungan: Memungkinkan penyesuaian suhu independen untuk setiap ruangan atau area, meningkatkan kenyamanan dan efisiensi energi.

3. Sistem Pemanas Bawah Lantai (Radiant Floor Heating)

Skenario Aplikasi: Bangunan tempat tinggal, vila, bangunan umum, dan tempat lain yang menggunakan pemanas bawah lantai berbahan dasar air.

Fungsi:

• Mendistribusikan air panas ke pipa pemanas di bawah lantai di berbagai zona untuk mencapai pemanasan yang dikategorikan.
• Dikombinasikan dengan termostat, ini memungkinkan pengaturan suhu dalam ruangan secara otomatis.



Keuntungan: Mencapai kontrol suhu ruangan yang nyaman melalui distribusi aliran air panas yang tepat sekaligus menghemat energi.

4. Sistem Pendingin Udara Multi-Split (VRF/VRV)

Skenario Aplikasi: Kompleks komersial berukuran sedang hingga besar, gedung perkantoran, dan tempat lain yang memerlukan sistem pendingin udara multi-split.

Fungsi:

• Mengontrol aliran zat pendingin ke unit dalam-ruang atau unit pemulihan panas saat beralih antara mode pendinginan dan pemanasan.
• Bekerja dengan pengontrol sistem untuk mencapai kontrol suhu independen dan manajemen hemat energi di berbagai zona.



Keuntungan: Memastikan pengoperasian sistem multi-split yang efisien dan meningkatkan kenyamanan dalam ruangan.

5. Sistem Pompa Panas

Skenario Aplikasi: Sistem pompa panas sumber udara/sumber tanah perumahan atau komersial.

Fungsi:

• Menyadari peralihan antara mode pemanasan dan pendinginan, mengubah arah aliran zat pendingin atau air.
• Bekerja dengan sistem kontrol otomatis untuk meningkatkan efisiensi energi.



Keuntungan: Mencapai sirkulasi pendinginan dan pemanasan serta kontrol hemat energi melalui peralihan katup tiga arah.

Apa perbedaan antara katup tiga arah elektrik dan katup tiga arah manual?

Katup tiga arah AC dapat dibagi menjadi katup tiga arah manual dan katup tiga arah listrik berdasarkan metode kontrolnya. Mereka berbeda secara signifikan dalam pengoperasian, skenario aplikasi, dan kinerja sistem.

1. Fitur Katup Tiga Arah Manual

Struktur Sederhana: Biasanya terdiri dari badan katup dan pegangan, tanpa komponen listrik.

Pengoperasian Fleksibel: Cocok untuk sistem kecil atau skenario yang tidak memerlukan peralihan sering.

Biaya Rendah dan Perawatan Sederhana: Tidak memerlukan catu daya atau sinyal kontrol, sehingga menghasilkan keandalan yang tinggi.

Keterbatasan: Tidak dapat mencapai kendali jarak jauh atau penyesuaian otomatis; akurasi penyesuaian dipengaruhi oleh campur tangan manusia.

2. Fitur Katup Tiga Arah Listrik

Kontrol Otomatis: Digerakkan oleh aktuator listrik, ia dapat menerima sinyal dari termostat atau kontrol sistem.

Penyesuaian Presisi Tinggi: Dapat mencapai distribusi aliran proporsional 0-100%, beradaptasi dengan perubahan beban.

Penghematan Energi dan Efisiensi Tinggi: Dikombinasikan dengan sistem kontrol cerdas, dapat menyesuaikan aliran air atau arah aliran zat pendingin sesuai dengan kebutuhan aktual, sehingga mengurangi konsumsi energi.

Instalasi dan Pemeliharaan: Membutuhkan catu daya dan pemeriksaan aktuator rutin; perawatannya lebih rumit dibandingkan katup manual.

Aplikasi Luas: Cocok untuk sistem AC sentral, unit koil kipas, sistem multi-split, sistem pemanas di bawah lantai, dan skenario lain yang memerlukan penyesuaian otomatis.

Parameter apa yang harus dipertimbangkan ketika memilih katup tiga arah?

1. Diameter Nominal Katup: Diameter nominal katup adalah parameter paling dasar ketika memilih katup tiga arah, karena menentukan kesesuaian antara katup dan pipa. Diameter yang terlalu kecil akan mengakibatkan hambatan aliran yang berlebihan, sehingga mempengaruhi tekanan sistem dan pasokan air atau kapasitas pendinginan peralatan terminal; diameter yang terlalu besar akan meningkatkan biaya dan penggunaan ruang, serta dapat menyebabkan pengaturan aliran yang tidak akurat. Umumnya, diameter nominal katup yang sesuai harus dipilih berdasarkan laju aliran desain sistem dan diameter pipa untuk memastikan kelancaran pengoperasian sistem.

2. Karakteristik Aliran dan Nilai Cv: Kapasitas aliran katup tiga arah biasanya dinyatakan dengan nilai Cv, yaitu laju aliran per satuan tekanan. Pemilihan nilai Cv yang tepat akan memastikan bahwa bukaan katup sesuai dengan laju aliran sistem, sehingga mencapai pengendalian yang presisi. Untuk katup kontrol proporsional (seperti katup tipe T), kurva aliran harus sestabil mungkin untuk memastikan distribusi air panas dan dingin atau zat pendingin yang seragam, menghindari fluktuasi suhu atau ketidakstabilan dalam sistem.

3. Bahan Katup: Bahan katup secara langsung mempengaruhi ketahanan terhadap korosi, ketahanan tekanan, dan masa pakai. Bahan badan katup yang umum meliputi tembaga, kuningan, baja tahan karat, dan plastik (seperti PVC atau PP). Katup tembaga atau kuningan biasanya digunakan dalam sistem air, sedangkan katup baja tahan karat cocok untuk sistem dengan persyaratan ketahanan korosi atau media kimia yang tinggi. Katup plastik cocok untuk sistem air bersuhu rendah atau kecil. Pemilihan bahan harus didasarkan pada kesesuaian yang masuk akal antara jenis media, suhu, dan persyaratan sistem.

4. Peringkat Tekanan: Peringkat tekanan katup tiga arah mengacu pada tekanan kerja maksimum yang dapat ditahan oleh katup. Saat memilih, pastikan tekanan terukur katup lebih tinggi dari tekanan kerja maksimum sistem untuk menghindari kebocoran atau kerusakan. Dalam sistem pendingin bertekanan tinggi atau sistem pendingin udara industri, katup bertekanan tinggi harus dipilih untuk memastikan pengoperasian yang aman dalam jangka panjang.

5. Metode Pengendalian: Katup tiga arah dapat dikontrol secara manual atau elektrik. Katup manual cocok untuk sistem kecil atau skenario di mana penyesuaian sering tidak diperlukan; mereka mudah dioperasikan dan berbiaya rendah. Katup listrik, digerakkan oleh aktuator, memungkinkan kendali jarak jauh dan penyesuaian otomatis. Cocok untuk AC sentral, unit koil kipas, sistem multi-split, dan sistem pemanas di bawah lantai, dan dapat digunakan dengan termostat atau sistem manajemen gedung untuk meningkatkan kenyamanan sistem dan efisiensi energi.

Tindakan Pencegahan untuk Memasang Katup Tiga Arah

1. Konfirmasikan Model dan Spesifikasi Katup: Sebelum pemasangan, verifikasi dengan cermat bahwa model, diameter, jenis inti katup, bahan, dan metode kontrol katup tiga arah sesuai dengan persyaratan desain sistem. Model atau diameter yang salah dapat mengakibatkan aliran tidak mencukupi, peningkatan kehilangan tekanan sistem, atau kegagalan mencapai arah aliran yang diperlukan.

2. Periksa Integritas Katup: Sebelum pemasangan, periksa katup apakah ada goresan, retak, segel rusak, atau inti katup macet yang disebabkan selama pengangkutan. Segera ganti atau perbaiki kelainan apa pun untuk mencegah kebocoran atau malfungsi selama pengoperasian sistem.

3. Jaga Kebersihan Saluran Pipa: Sebelum pemasangan, bersihkan pipa dari terak las, kotoran, oli, dll., untuk mencegah benda asing memasuki katup dan menyebabkan inti katup macet atau penyegelan yang buruk. Untuk sistem air dingin atau panas, pipa harus dibersihkan sebelum pemasangan katup.

4. Arah Pemasangan dan Penandaan Arah Aliran: Katup tiga arah biasanya memiliki tanda arah aliran yang jelas (panah atau tanda saluran keluar "A/B"). Selama pemasangan, katup harus dipasang dengan benar sesuai dengan arah aliran yang dirancang. Orientasi pemasangan yang salah dapat menyebabkan katup tidak berfungsi, gagal mengalihkan atau mendistribusikan aliran dengan benar, dan bahkan merusak inti katup dan segel.

5. Pastikan Koaksialitas Katup dengan Pipa: Selama pemasangan, pastikan sumbu katup sejajar dengan pipa untuk menghindari tekanan yang tidak merata pada badan katup. Ketidaksejajaran atau sambungan yang dipaksakan dapat merusak segel katup, menyebabkan inti katup macet, atau kebocoran pada antarmuka.

6. Penyegelan dan Pengencangan Antarmuka: Antarmuka Berulir: Gunakan selotip atau penyegel untuk menghindari pengencangan berlebihan dan menyebabkan deformasi badan katup. Antarmuka Bergelang: Kencangkan baut secara merata untuk mencegah konsentrasi tegangan dan kebocoran. Antarmuka yang Dilas: Perhatikan suhu dan lokasi pengelasan untuk mencegah terak las memasuki katup.

7. Hindari Stres atau Getaran Langsung: Setelah pemasangan, hindari tegangan atau getaran pipa secara langsung ke badan katup. Gunakan penyangga atau pengencang pipa untuk mengurangi tegangan dan memperpanjang umur katup.

8. Sambungan Listrik untuk Katup Tiga Arah Listrik: Untuk katup tiga arah listrik, kabel harus disambungkan dengan benar sesuai dengan instruksi manual, memastikan sinyal kontrol yang baik, tegangan catu daya, dan grounding. Setelah pemasangan, periksa pengoperasian aktuator untuk memastikannya berfungsi dengan benar, hindari kesalahan pengkabelan yang dapat mencegah katup melakukan penyetelan otomatis.

9. Lokasi Pemasangan dan Ruang Perawatan: Katup tiga arah harus dipasang di lokasi yang memudahkan pengoperasian, inspeksi, dan pemeliharaan. Pastikan batang katup atau aktuator dapat beroperasi dengan bebas dan memberikan ruang yang cukup untuk pemeliharaan atau penggantian di masa mendatang.

10. Komisioning Sistem Setelah Instalasi: Setelah pemasangan, lakukan uji manual atau elektrik pada katup untuk memeriksa peralihannya, distribusi aliran, dan kinerja penyegelannya. Jika ditemukan kelainan, segera sesuaikan atau ganti katup untuk memastikan pengoperasian yang aman dan stabil setelah sistem dinyalakan.

Itu katup tiga arah AC adalah komponen kontrol utama dalam sistem pendingin udara, terutama digunakan untuk mengatur aliran zat pendingin atau air dingin/panas, mencapai peralihan antara pendinginan dan pemanasan, dan mendistribusikan air dingin/panas. Ini mengubah jalur fluida melalui pergerakan inti katup dan dapat dioperasikan secara manual atau otomatis dengan aktuator listrik. Katup tiga arah banyak digunakan pada AC sentral, unit koil kipas, pemanas di bawah lantai, sistem multi-split, dan sistem pompa panas, sehingga meningkatkan kenyamanan sistem, efisiensi energi, dan stabilitas operasional. Pemilihan yang tepat, pemasangan yang benar, dan perawatan rutin sangat penting untuk memastikan pengoperasian katup tiga arah yang andal dalam jangka panjang.
