Bagaimana cara memeriksa apakah Quick Connector untuk Car Air Conitioning berfungsi dengan benar?

Untuk memeriksa apakah a konektor cepat untuk AC mobil berfungsi dengan baik, periksa apakah ada kerusakan fisik, pastikan klip pengunci terpasang dengan benar, pastikan tidak ada kebocoran zat pendingin, dan uji apakah konektor terpasang dan terlepas dengan benar . Konektor cepat pada sistem AC otomotif menghubungkan saluran pendingin sisi tinggi dan sisi rendah ke kompresor, kondensor, dan evaporator tanpa memerlukan sambungan berulir. Konektor yang rusak dapat menyebabkan hilangnya zat pendingin, kegagalan sistem AC, atau — dalam kasus yang parah — pelepasan zat pendingin bertekanan tinggi yang berbahaya. Sebagian besar pemeriksaan dapat dilakukan dengan peralatan dasar, detektor kebocoran zat pendingin, dan set pengukur manifold, dan harus dilakukan setiap kali sistem AC menunjukkan penurunan kinerja pendinginan, suara bising yang tidak biasa, atau tanda-tanda kontaminasi oli di dekat alat kelengkapan.

Bagaimana Konektor Cepat AC Bekerja dan Dimana Kegagalannya

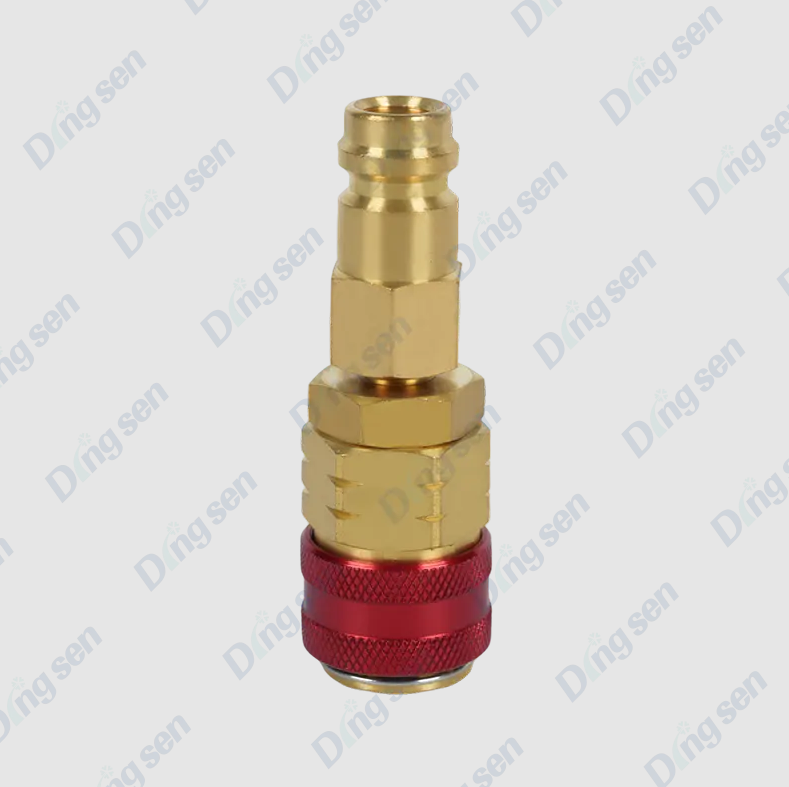

Konektor cepat AC otomotif menggunakan katup internal pegas dan cincin atau klip pengunci eksternal untuk membuat sambungan kedap udara dan bertekanan antar saluran pendingin. Ketika fitting laki-laki didorong ke dalam badan perempuan, itu menekan katup internal tipe Schrader, sehingga zat pendingin dapat mengalir. Klip pengunci masuk ke dalam alur untuk mencegah pemutusan sambungan yang tidak disengaja di bawah tekanan — biasanya 15–30 bar di sisi tinggi dan 2–5 bar di sisi rendah dari sistem R-134a atau R-1234yf standar.

Titik kegagalan yang paling umum adalah:

• Degradasi seal O-ring — cincin-O internal mengeras, retak, atau membengkak seiring waktu, sehingga zat pendingin dapat merembes melewati segel.
• Mengunci klip kerusakan atau kehilangan — klip yang hilang, bengkok, atau retak memungkinkan konektor terlepas sebagian karena tekanan sistem.
• Retak atau deformasi tubuh — benturan fisik, pengetatan berlebihan selama pemasangan, atau siklus termal jangka panjang dapat merusak badan konektor.
• Kegagalan katup internal — katup internal yang macet atau terkorosi mungkin tidak terbuka sepenuhnya, sehingga membatasi aliran zat pendingin dan mengurangi kinerja AC bahkan ketika konektor tampak utuh secara eksternal.
• Kontaminasi — kotoran, serpihan, atau uap air yang masuk melalui fitting yang dilepas dapat merusak dudukan katup dan permukaan perapat O-ring.


Tindakan Pencegahan Keselamatan Sebelum Memeriksa Konektor Cepat AC

Sistem pendingin AC beroperasi di bawah tekanan yang signifikan dan mengandung bahan kimia yang dapat menyebabkan radang dingin, cedera mata, atau sesak napas jika dilepaskan secara tiba-tiba. Sebelum memulai inspeksi atau pengujian langsung, perhatikan tindakan pencegahan berikut:

• Kenakan kacamata pengaman dan sarung tangan terisolasi setiap saat ketika bekerja di dekat saluran pendingin bertekanan.
• Jangan pernah melepaskan konektor cepat saat sistem diberi tekanan . Selalu pulihkan zat pendingin menggunakan peralatan pemulihan bersertifikat sebelum melepas konektor apa pun.
• Bekerja di a area yang berventilasi baik . Uap zat pendingin lebih berat daripada udara dan menggantikan oksigen di permukaan lantai.
• Biarkan mesin dan sistem AC menyala dinginkan setidaknya selama 15-20 menit setelah pengoperasian sebelum menangani konektor di dekat kompresor atau kondensor, yang suhunya dapat melebihi 80°C.
• Perhatikan itu R-1234yf agak mudah terbakar (klasifikasi A2L) . Jauhkan sumber api dari area kerja saat memeriksa sistem yang diisi dengan zat pendingin ini.

Inspeksi Visual dan Fisik Langkah demi Langkah

Mulailah dengan inspeksi visual dan manual menyeluruh sebelum menggunakan instrumen diagnostik apa pun. Langkah ini mengidentifikasi sebagian besar kesalahan konektor yang jelas dan memerlukan waktu kurang dari lima menit per konektor.

Periksa Noda Oli di Sekitar Konektor

Sistem pendingin menggunakan oli PAG atau POE untuk melumasi kompresor. Ketika zat pendingin bocor melewati segel konektor, zat pendingin tersebut membawa oli kompresor, meninggalkan a residu gelap, berminyak, atau lapisan berminyak di sekitar badan konektor dan di sekitar permukaan selang atau pipa. Bahkan noda minyak kecil seukuran koin merupakan indikator kesalahan penyegelan yang dapat diandalkan. Periksa badan konektor dan radius 10–15 cm dari area selang dan braket di sekitarnya.

Periksa Klip Pengunci

• Konfirmasikan klip pengunci (cincin penahan) ada dan terpasang sepenuhnya ke dalam alurnya di sekitar badan konektor. Klip yang dipasang dengan benar harus terpasang rata atau sedikit menempel pada permukaan konektor — tidak miring, dimasukkan sebagian, atau hilang.
• Carilah retak, deformasi, atau perubahan warna di klip. Klip plastik yang terkena panas dalam waktu lama (umumnya terjadi di dekat kompresor) menjadi rapuh dan dapat patah meskipun secara visual terlihat utuh.
• Cobalah dengan lembut tarik konektor secara aksial dengan tangan tanpa melepaskan klipnya. Konektor yang terkunci dengan benar akan terlihat gerakan aksial nol . Adanya celah yang terlihat jelas akibat gaya tarikan tangan menunjukkan bahwa klip tidak terpasang pada alur pengunci dengan benar.

Periksa Badan Konektor

• Periksa seluruh permukaan luar untuk mengetahui retak, terkelupas, atau tanda stres berwarna keputihan dalam badan plastik. Berikan perhatian khusus pada area tepat di belakang alur pengunci, yang mengalami tegangan tarik tertinggi selama pemberian tekanan.
• Periksa konektor logam untuk korosi, lubang, atau kerusakan benang di permukaan tempat duduk.
• Pastikan konektornya duduk sepenuhnya — fitting jantan harus dimasukkan hingga klip pengunci terpasang, tanpa ada celah yang terlihat antara bagian depan tubuh jantan dan betina. Konektor yang dimasukkan tidak lengkap adalah penyebab umum hilangnya zat pendingin secara perlahan.

Metode Deteksi Kebocoran Refrigeran

Inspeksi visual saja tidak dapat memastikan bahwa konektor bebas kebocoran di bawah tekanan pengoperasian. Gunakan satu atau lebih metode deteksi berikut untuk memastikan integritas segel.

Detektor Kebocoran Elektronik

Detektor kebocoran zat pendingin elektronik adalah metode tercepat dan paling sensitif untuk menemukan kebocoran konektor. Detektor dioda yang dipanaskan dapat mendeteksi konsentrasi zat pendingin serendah 5 ppm (bagian per juta) , jauh di bawah ambang batas yang dapat dideteksi dengan metode non-laboratorium lainnya. Dengan sistem AC berjalan dan bertekanan penuh:

• Gerakkan probe detektor secara perlahan mengelilingi seluruh keliling konektor pada jarak 5–10mm dari permukaan.
• Periksa di bawah konektor — uap zat pendingin lebih padat daripada udara dan akan terakumulasi di titik terendah dekat sumber kebocoran.
• Alarm yang terdengar atau LED berkedip menunjukkan adanya zat pendingin. Konfirmasikan alarm triggers at the connector body itself , bukan dari sambungan fitting atau selang terdekat, sebelum menyimpulkan bahwa konektor adalah sumbernya.

Pemeriksaan Pewarna Fluoresen UV

Banyak sistem AC otomotif yang sudah diisi sebelumnya dengan pewarna fluoresen UV, atau pewarna dapat disuntikkan menggunakan kit injektor pewarna. Di bawah lampu UV (cahaya hitam), pewarna yang bocor berpendar kuning-hijau terang, secara tepat menandai lokasi kebocoran pada permukaan konektor. Metode ini sangat berguna untuk memastikan titik spesifik mana pada konektor yang bocor — dudukan cincin-O, jahitan badan, atau zona klip pengunci.

Pengamatan Tekanan Pengukur Manifold

Hubungkan set pengukur manifold ke port servis dan catat tekanan sistem saat mesin mati dan sistem pada suhu sekitar. Sebagai referensi umum untuk sistem R-134a yang berfungsi dengan benar di suhu sekitar 21°C , tekanan statis harus kira-kira 5–6 bar di sisi tinggi dan rendah . Jika tekanan yang diamati jauh di bawah ini dan sistem belum diservis baru-baru ini, akan terjadi kehilangan zat pendingin melalui konektor yang bocor atau bagian lain dalam sistem. Pantau pengukur untuk 5–10 menit — pembacaan tekanan yang turun mengkonfirmasi kebocoran aktif.

Menguji Fungsi Keterlibatan dan Pelepasan Konektor

Konektor yang secara fisik utuh namun tidak terpasang atau terlepas dengan benar akan gagal menahan tekanan atau menimbulkan kesulitan selama servis. Uji fungsi pengikatan dan pelepasan hanya setelah sistem telah dikurangi tekanannya dengan aman dan zat pendingin dipulihkan.

1. Uji keterlibatan — dorong fitting jantan ke dalam bodi betina hingga Anda merasakan atau mendengar bunyi klik yang jelas dari klip pengunci. Kliknya harus positif dan jelas. Pengikatan yang lembut dan tidak jelas menunjukkan bahwa klip tidak terpasang pada alurnya, yang berarti konektor tidak akan menahan tekanan sistem dengan andal.
2. Konfirmasikan tempat duduk penuh — setelah pertunangan, pastikan secara visual bahwa pakaian pria sejajar atau sedikit tersembunyi di wajah tubuh wanita. Setiap celah yang terlihat antara kedua permukaan yang berpasangan menunjukkan penyisipan yang tidak lengkap.
3. Uji retensi aksial — terapkan gaya tarikan tangan yang kuat secara aksial pada kedua sisi fitting yang tersambung. Tidak boleh terjadi pemisahan atau pergerakan saat klip sedang diputar. Pergerakan menunjukkan geometri penguncian yang aus.
4. Rilis tes — mengoperasikan alat pelepas atau menekan tab pelepas sesuai desain untuk jenis konektor tertentu. Konektor harus terlepas dengan lancar dan sepenuhnya dengan kekuatan tangan yang moderat. Tenaga berlebihan yang diperlukan untuk melepaskannya mungkin menunjukkan cincin-O bengkak, terkontaminasi, atau lubang bodi berubah bentuk.
5. Periksa O-ring setelah pembongkaran — setelah dipisahkan, periksa cincin-O pada fitting jantan apakah ada pengerasan, retak, titik datar, atau kerusakan ekstrusi. Cincin-O yang sehat seharusnya lentur, bulat seragam, dan bebas dari cacat permukaan . Gantilah cincin-O yang gagal dalam pemeriksaan ini sebelum dipasang kembali.

Ringkasan Diagnostik: Gejala, Kemungkinan Penyebab, dan Tindakan

Kapan Harus Mengganti Daripada Menyervis Konektor Cepat AC

Beberapa kesalahan konektor dapat diatasi dengan mengganti cincin-O dan memasang kembali fitting. Lainnya memerlukan penggantian konektor penuh. Ganti seluruh rakitan konektor — bukan hanya cincin-O — dalam kondisi berikut:

• Adakah retakan pada badan konektor — badan plastik atau logam yang retak tidak dapat menahan tekanan zat pendingin dengan aman dan harus segera diganti.
• Alur pengunci aus atau berubah bentuk — jika klip tidak lagi terpasang dengan benar atau fitting jantan bergerak secara aksial saat terkunci, geometri bodi berada di luar batas yang dapat diservis.
• Kebocoran lanjutan setelah penggantian O-ring — jika cincin-O baru yang berukuran tepat masih bocor, permukaan perapat di dalam lubang konektor rusak atau terkorosi dan tidak akan menempel pada cincin-O apa pun.
• Usia konektor melebihi 10 tahun atau 150.000 km — badan konektor plastik dan pegas katup internal menurun seiring waktu, apa pun kondisi yang terlihat. Pada kendaraan dengan jarak tempuh tinggi, penggantian proaktif selama servis AC utama (penggantian kompresor atau evaporator) merupakan pemeliharaan preventif yang hemat biaya.

Selalu pasang O-ring baru yang dilumasi dengan oli PAG atau POE yang bersih dan kompatibel dengan sistem saat memasang kembali konektor cepat AC. Jangan pernah menggunakan kembali O-ring yang berada di bawah tekanan sistem , meskipun tampak tidak rusak — kompresi yang disetel dari tempat duduk sebelumnya berarti cincin tersebut tidak akan tersegel dengan baik seperti cincin baru.
