Apa itu Quick Connector untuk AC Mobil?

A konektatau cepat untuk AC mobil adalah a perangkat kopling khusus yang memungkinkan koneksi cepat, bebas alat, dan bebas kebocoran antara saluran pendingin udara kendaraan dan peralatan servis eksternal seperti set pengukur manifold, mesin pemulihan zat pendingin, pompa vakum, dan stasiun pengisian daya. Daripada menggunakan alat kelengkapan berulir yang memerlukan kunci pas dan beberapa putaran untuk mengamankannya, konektor cepat menempel ke port layanan dengan satu tindakan tekan dan klik, menyegel secara instan dan melepaskannya dengan cepat ketika tuas atau kerah digerakkan. Konektor ini merupakan komponen penting dalam perangkat servis AC otomotif profesional apa pun, yang memungkinkan pengisian zat pendingin secara efisien, pengujian tekanan sistem, deteksi kebocoran, dan pemulihan zat pendingin tanpa risiko keluarnya zat pendingin atau kontaminasi kelembapan.

Mengapa Konektor Cepat Digunakan pada Sistem AC Mobil

Sistem pendingin udara otomotif beroperasi sebagai sirkuit yang tertutup dan bertekanan. Penyambungan atau pemutusan peralatan servis apa pun menimbulkan risiko hilangnya zat pendingin, masuknya udara, dan kontaminasi kelembapan — yang semuanya mengurangi kinerja sistem atau menyebabkan kerusakan kompresor. Konektor cepat mengatasi tantangan ini secara langsung dengan menggabungkan mekanisme katup internal yang menjaga kedua sisi sambungan tetap tertutup hingga kopling terpasang sepenuhnya.

Manfaat praktis dibandingkan kopling servis berulir lama sangat besar:

• Kecepatan : Penyambungan dan pemutusan memerlukan waktu beberapa detik, bukan beberapa menit, sehingga mengurangi waktu ruang servis per kendaraan.
• Kehilangan zat pendingin minimal : Desain katup penyegel otomatis mencegah keluarnya zat pendingin selama operasi penyambungan dan pelepasan.
• Tidak diperlukan alat : Menghilangkan kebutuhan akan kunci pas atau kunci pas di port servis, sehingga mengurangi risiko kerusakan port.
• Keamanan operator : Sambungan tertutup melindungi teknisi dari kontak langsung dengan zat pendingin, yang dapat menyebabkan radang dingin dan cedera mata.
• Kepatuhan terhadap peraturan : Banyak peraturan lingkungan sekarang mengharuskan pemulihan zat pendingin selama servis; konektor cepat membuat peralatan pemulihan lebih mudah dan cepat untuk dipasang, mendukung kepatuhan.

Cara Kerja Konektor Cepat A/C Mobil

Prinsip pengoperasian konektor cepat didasarkan pada a tekan untuk menyambung, tarik/tuas untuk melepaskan mekanisme dikombinasikan dengan katup periksa internal ganda. Memahami mekanisme ini membantu teknisi menggunakan konektor dengan benar dan menghindari kesalahan umum.

Urutan Koneksi

1. Identifikasi port layanan yang benar : Port samping bertekanan rendah (hisap) dan port samping bertekanan tinggi (pengosongan) memiliki ukuran berbeda untuk mencegah sambungan silang. Port sisi rendah berdiameter lebih besar daripada port sisi tinggi.
2. Sejajarkan konektor : Geser konektor cepat ke atas fitting port servis, pastikan posisinya lurus untuk menghindari ulir silang atau miring.
3. Dorong untuk terlibat : Dorong badan konektor ke depan dengan kuat hingga terdengar atau terasa bunyi klik. Klik ini menandakan bahwa cincin pengunci atau collet telah masuk ke dalam alur pada port servis.
4. Pembukaan katup : Saat konektor terpasang sepenuhnya, pin atau aktuator internal mendorong katup Schrader (katup port servis) dan secara bersamaan membuka katup internal konektor, sehingga zat pendingin dapat mengalir melaluinya.
5. Verifikasi tempat duduk : Tarikan lembut pada badan konektor memastikan bahwa konektor terkunci. Konektor yang terpasang dengan benar tidak akan terlepas tanpa menggerakkan mekanisme pelepasan.

Urutan Pemutusan

1. Tutup katup servis pada pengukur manifold atau stasiun pengisian untuk mengisolasi selang dari sistem sebelum melepaskannya.
2. Aktifkan rilisnya : Tekan tombol pelepas, geser kerah pelepas, atau tekan tuas (tergantung desain konektor) untuk menarik kembali collet pengunci.
3. Tarik kembali : Saat konektor ditarik, katup internal pada konektor dan port servis menutup secara bersamaan, memerangkap zat pendingin di dalam sistem dan mencegahnya keluar ke atmosfer.
4. Periksa dan tutup : Pasang kembali penutup debu pada port servis segera setelah pemutusan sambungan untuk melindungi dari kontaminasi.

Jenis Konektor Cepat A/C Mobil

Konektor cepat untuk servis AC otomotif diproduksi dalam beberapa konfigurasi agar sesuai dengan desain sistem, jenis zat pendingin, dan antarmuka peralatan servis yang berbeda. Memilih tipe yang tepat sangat penting untuk kompatibilitas dan keamanan.

Berdasarkan Jenis Refrigeran dan Ukuran Port

Refrigeran yang digunakan dalam kendaraan menentukan ukuran port dan spesifikasi konektor. Penggunaan jenis konektor yang salah secara fisik dicegah karena perbedaan ukuran dalam banyak kasus, namun mengetahui jenis sistem sebelum servis sangatlah penting:

• Sistem R-134a : Sebagian besar kendaraan yang dibuat antara awal tahun 1990an dan pertengahan tahun 2010an menggunakan zat pendingin R-134a. Port layanan sisi rendah menggunakan a Koneksi cepat SAE 1/4 inci pas; port sisi tinggi menggunakan a Koneksi cepat 16 mm (atau 3/8 inci SAE). .
• Sistem R-1234yf : Kendaraan baru (biasanya tahun 2017 dan seterusnya di banyak pasar) menggunakan R-1234yf, zat pendingin dengan GWP rendah. Port layanan menggunakan desain koneksi cepat yang dipatenkan tidak kompatibel dengan konektor R-134a , memastikan jenis zat pendingin tidak dapat terkontaminasi silang.
• Sistem warisan R-12 : Kendaraan lama yang menggunakan R-12 (dihapuskan secara bertahap berdasarkan Protokol Montreal) memiliki port berulir yang berbeda dan lebih besar. Adaptor retrofit tersedia untuk memungkinkan konektor cepat modern melayani sistem ini setelah konversi.
• sistem CO2 (R-744). : Muncul pada kendaraan listrik dan hibrida, sistem AC CO2 beroperasi pada tekanan hingga 130 bar (1.885 psi) — jauh lebih tinggi dibandingkan sistem konvensional — dan memerlukan konektor cepat bertekanan tinggi yang dirancang khusus untuk kondisi ekstrem ini.

Dengan Mekanisme Rilis

• Pelepasan tombol tekan : Tombol yang dipasang di samping menekan pin penahan, sehingga konektor dapat ditarik hingga bebas. Sederhana dan cepat, umum pada ujung selang servis standar.
• Pelepasan kerah geser : Selongsong di sekeliling badan konektor digeser kembali ke arah selang untuk melepaskan collet pengunci. Memberikan pegangan yang aman dan tahan terhadap pelepasan yang tidak disengaja.
• Pelepasan yang digerakkan oleh tuas : Pegangan atau tuas di sisi konektor secara bersamaan menutup katup internal dan melepaskan kunci, sehingga pemutusan sambungan dapat dilakukan dengan satu tangan. Lebih disukai untuk penggunaan lini produksi frekuensi tinggi.
• Model coupler (dua potong) : Separuh jantan dan betina saling menyatu. Separuh betina dapat dipasang secara permanen pada selang servis; separuh jantan terhubung ke adaptor di port kendaraan. Umum dalam konfigurasi stasiun pemulihan zat pendingin.

Berdasarkan Aplikasi Layanan

• Konektor sisi rendah (hisap). : Hubungkan ke port layanan tekanan rendah, biasanya digunakan untuk pengujian vakum, pengisian zat pendingin, dan pemantauan tekanan sisi rendah.
• Konektor sisi tinggi (pengosongan). : Hubungkan ke port tekanan tinggi untuk pembacaan tekanan sisi tinggi dan pemulihan zat pendingin. Harus diberi peringkat untuk tekanan yang biasanya hingga 500 psi (34 bar) untuk refrigeran konvensional.
• Set konektor port ganda : Dijual berpasangan untuk sambungan sisi rendah dan tinggi, diberi kode warna biru (sisi rendah) dan merah (sisi tinggi) untuk mencegah sambungan silang.

Spesifikasi Utama yang Perlu Dipahami

Saat memilih atau mengevaluasi konektor cepat untuk servis AC otomotif, parameter teknis berikut menentukan kesesuaian dan keselamatan:

Bahan dan Konstruksi: Apa yang Membuat Konektor Berkualitas

Keandalan konektor cepat dalam kondisi servis AC otomotif yang keras — tekanan tinggi, suhu ekstrem, paparan bahan kimia, dan penggunaan yang sering — bergantung sepenuhnya pada pemilihan material dan manufaktur yang presisi.

Bahan Tubuh dan Perumahan

Penggunaan konektor cepat berkualitas kuningan atau paduan aluminium palsu bodi yang dikerjakan secara presisi hingga toleransi yang ketat. Kuningan menawarkan ketahanan korosi yang sangat baik terhadap minyak pendingin dan kelembapan; aluminium lebih disukai di mana pengurangan berat adalah penting. Baja tahan karat digunakan untuk aplikasi yang memerlukan ketahanan korosi tertinggi atau untuk sistem tekanan tinggi CO2 (R-744). Pelapisan krom atau nikel sering diterapkan untuk meningkatkan daya tahan permukaan dan mencegah korosi galvanik ketika konektor bersentuhan dengan logam yang berbeda pada port servis kendaraan.

Bahan Segel dan O-Ring

Segel internal adalah komponen paling penting dalam menentukan kinerja kebocoran jangka panjang. Bahan pendingin dan oli kompresor yang berbeda memerlukan bahan segel yang berbeda pula:

• NBR (Karet Nitril Butadiena) : Bahan segel tradisional untuk sistem oli mineral R-12 dan yang lebih lama. Tidak direkomendasikan untuk kompatibilitas oli PAG.
• HNBR (NBR terhidrogenasi) : Bahan segel yang paling banyak digunakan pada konektor A/C otomotif modern. Kompatibilitas luar biasa dengan oli kompresor R-134a dan PAG, dengan jangkauan pengoperasian -40°C hingga 150°C .
• EPDM : Digunakan untuk sistem R-1234yf dan beberapa sistem berbasis air atau CO2. Tahan secara kimia terhadap berbagai macam zat pendingin tetapi tidak kompatibel dengan minyak mineral.
• PTFE (Polytetrafluoroetilen) : Digunakan untuk cincin cadangan dan dudukan katup pada konektor kelas atas. Secara kimiawi inert dan memberikan permukaan penyegelan dengan gesekan yang sangat rendah.

Pemesinan Presisi dan Pengujian Kedap Udara

Konektor cepat tingkat profesional mengalami kerusakan mesin CNC presisi untuk memastikan bahwa permukaan kawin, alur pengunci, dan dudukan katup memiliki dimensi yang akurat dalam toleransi ±0,01 mm hingga ±0,05 mm . Setelah perakitan, setiap konektor harus menjalani pengujian kedap udara — biasanya pengujian deteksi kebocoran helium atau pengujian penahan tekanan nitrogen — untuk memverifikasi bahwa unit rakitan memenuhi tingkat kebocoran yang ditentukan sebelum meninggalkan pabrik. Langkah kualitas inilah yang membedakan konektor yang akan tersegel dengan baik setelah ribuan siklus servis dengan konektor yang mulai bocor sebelum waktunya.

Aplikasi Umum dalam Servis AC Otomotif

Konektor cepat digunakan di seluruh tugas pemeliharaan dan perbaikan AC mobil. Memahami pengoperasian mana yang memerlukan jenis konektor akan membantu teknisi melengkapi diri mereka dengan benar.

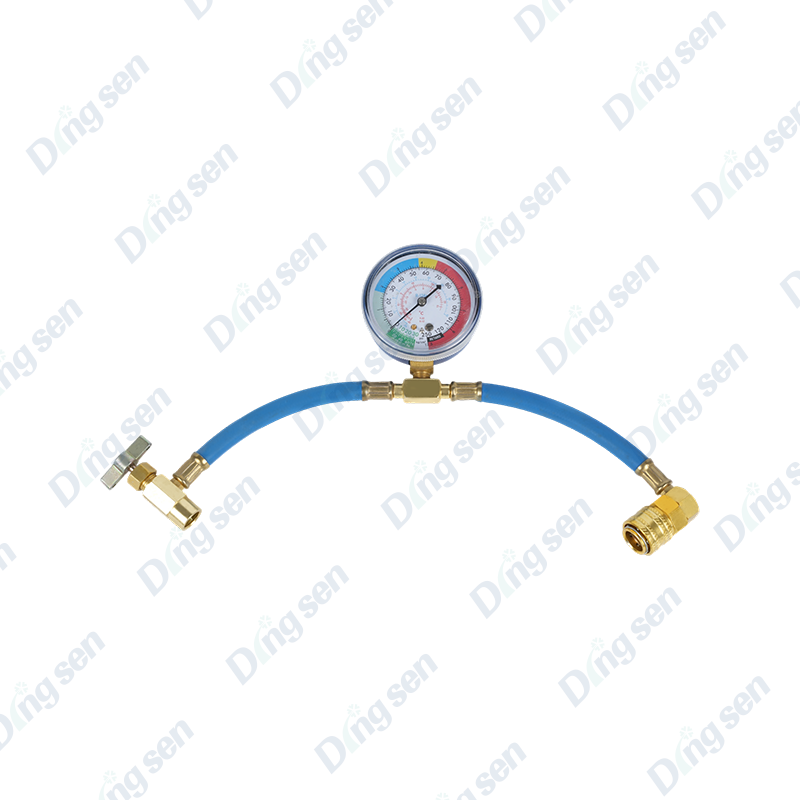

Pengisian dan Isi Ulang Refrigeran

Ketika sistem A/C kehilangan zat pendingin karena kebocoran lambat atau pemeliharaan rutin, sistem harus diisi ulang sesuai berat yang ditentukan pabrikan (biasanya 400 g hingga 900 g zat pendingin tergantung pada ukuran kendaraan). Konektor cepat pada port servis sisi bawah menghubungkan selang pengisian dari silinder zat pendingin atau stasiun pengisian ke sistem. Katup penyegelan otomatis memastikan tidak ada udara yang masuk ke sistem dan tidak ada zat pendingin yang keluar selama penyambungan dan pemutusan.

Pengujian Tekanan Sistem dan Deteksi Kebocoran

Konektor cepat sisi tinggi dan sisi rendah dipasang secara bersamaan untuk menghubungkan set pengukur manifold. Pengukur menampilkan tekanan sistem secara real-time yang memungkinkan teknisi mendiagnosis masalah seperti pengisian daya yang berlebihan, pengisian daya yang kurang, kegagalan kompresor, atau penyumbatan dalam sistem. Untuk pengujian kebocoran, nitrogen terkadang dimasukkan melalui port servis pada tekanan 150 hingga 200 psi (10 hingga 14 bar) untuk menemukan kebocoran sebelum mengisi ulang dengan zat pendingin.

Evakuasi Vakum

Sebelum muatan refrigeran dimasukkan ke dalam sistem yang telah dibuka untuk perbaikan, sistem harus dievakuasi dengan pompa vakum untuk menghilangkan semua udara dan kelembapan. Konektor cepat di kedua port servis menghubungkan pompa vakum ke sistem. Proses evakuasi biasanya membuat sistem turun ke bawah 500 mikron (0,5 Torr) atau lebih rendah , tingkat di mana sisa uap air mendidih pada suhu kamar.

Pemulihan Refrigeran

Peraturan lingkungan hidup di sebagian besar negara mengharuskan zat pendingin dipulihkan sebelum perbaikan sistem A/C yang melibatkan pembukaan sirkuit zat pendingin. Mesin pemulihan terhubung melalui konektor cepat di kedua port servis dan mengekstrak zat pendingin ke dalam silinder pemulihan bersertifikat. Konektor cepat meminimalkan hilangnya zat pendingin ke atmosfer selama operasi penyambungan dan pemutusan, sehingga mendukung kepatuhan lingkungan.

Injeksi Oli Kompresor

Setelah perbaikan besar seperti penggantian kompresor atau pembilasan sistem, jumlah oli pelumas kompresor yang tepat (biasanya Oli PAG untuk sistem R-134a or Oli POE untuk sistem R-1234yf ) harus diperkenalkan kembali. Adaptor konektor cepat khusus memungkinkan injektor oli terhubung ke port servis tanpa membuka sistem ke atmosfer.

Kompatibilitas: Mencocokkan Konektor dengan Kendaraan

Salah satu aspek praktis terpenting dalam bekerja dengan konektor cepat A/C mobil adalah memastikan kompatibilitas antara konektor dan desain port servis kendaraan. Meskipun standardisasi telah meningkat selama beberapa dekade, masih terdapat perbedaan yang berarti antar merek kendaraan, tahun model, dan sistem pendingin.

Penggunaan, Perawatan, dan Penyimpanan yang Benar

Bahkan konektor cepat kualitas tertinggi pun akan rusak sebelum waktunya jika digunakan secara tidak benar atau tidak dirawat. Mengikuti praktik terbaik ini akan memperpanjang masa pakai dan memastikan kinerja penyegelan yang konsisten.

Selama Penggunaan

• Selalu verifikasi jenis zat pendingin sebelum menghubungkan. Menyambungkan konektor R-134a ke port R-1234yf secara fisik dicegah karena perbedaan ukuran port, namun menggunakan adaptor yang salah untuk memaksa sambungan dapat mengkontaminasi silang zat pendingin.
• Jangan melebihi tekanan kerja terukur . Mencoba menggunakan konektor sisi rendah pada sisi bertekanan tinggi dapat menyebabkan kegagalan besar pada mekanisme penguncian.
• Jangan pernah memutuskan sambungan di bawah tekanan tanpa terlebih dahulu menutup katup manifold dan menghilangkan tekanan saluran melalui prosedur pemulihan yang benar. Pemutusan paksa di bawah tekanan tinggi berisiko menyebabkan cedera dan pelepasan zat pendingin.
• Periksa O-ring sebelum digunakan . O-ring yang retak, berubah bentuk, atau rata harus segera diganti. Kit O-ring pengganti untuk sebagian besar konektor standar tersedia secara luas.

Pembersihan dan Penyimpanan

• Setiap kali selesai digunakan, seka badan konektor dan permukaan kontak port dengan kain bersih dan kering untuk menghilangkan sisa minyak dan kotoran.
• Oleskan sedikit minyak pendingin ke cincin-O secara berkala agar tetap lentur dan mencegahnya mengering dan retak.
• Simpan konektor dengan penutup debu pada tempatnya di ujung kontak port untuk mencegah kontaminasi pada katup dan permukaan penyegelan.
• Simpan di lingkungan yang kering dan bersuhu sedang. Penyimpanan terlalu lama pada suhu di atas 60°C dapat menurunkan elastomer cincin-O.
• Ganti konektor apa pun yang terjatuh dari ketinggian atau menunjukkan tanda-tanda kerusakan akibat benturan pada mekanisme penguncian, meskipun tidak terlihat kerusakan yang terlihat.

Tanda-Tanda Konektor Cepat Perlu Diganti

Mengenali tanda-tanda awal keausan atau kerusakan konektor akan mencegah hilangnya zat pendingin, kontaminasi, dan potensi insiden keselamatan selama pekerjaan servis:

• Kesulitan untuk terlibat atau melepaskan : Konektor yang sulit untuk ditekan atau dilepas mungkin memiliki collet pengunci yang aus, pin penahan bengkok, atau bodinya berubah bentuk.
• Residu minyak pendingin terlihat di sekitar sambungan : Pelacakan oli adalah salah satu tanda pertama dari segel yang menangis, bahkan sebelum terjadi kehilangan tekanan yang dapat diukur.
• Kegagalan untuk mengadakan ruang hampa : Jika pengukur manifold menunjukkan ruang hampa berkurang lebih cepat dari yang diharapkan selama evakuasi, segel konektor mungkin menyebabkan masuknya udara.
• Cincin-O retak atau terekstrusi : Terlihat selama pemeriksaan sebelum penggunaan, konektor ini harus diganti sebelum konektor dapat digunakan kembali.
• Korosi atau lubang pada bodi : Korosi permukaan dapat menunjukkan korosi internal pada komponen katup, sehingga mengganggu penyegelan dan integritas struktural.
